中央空調與消防連動系統的整合技術解析

致命的隱形通道：阻絕煙霧蔓延的物理防線

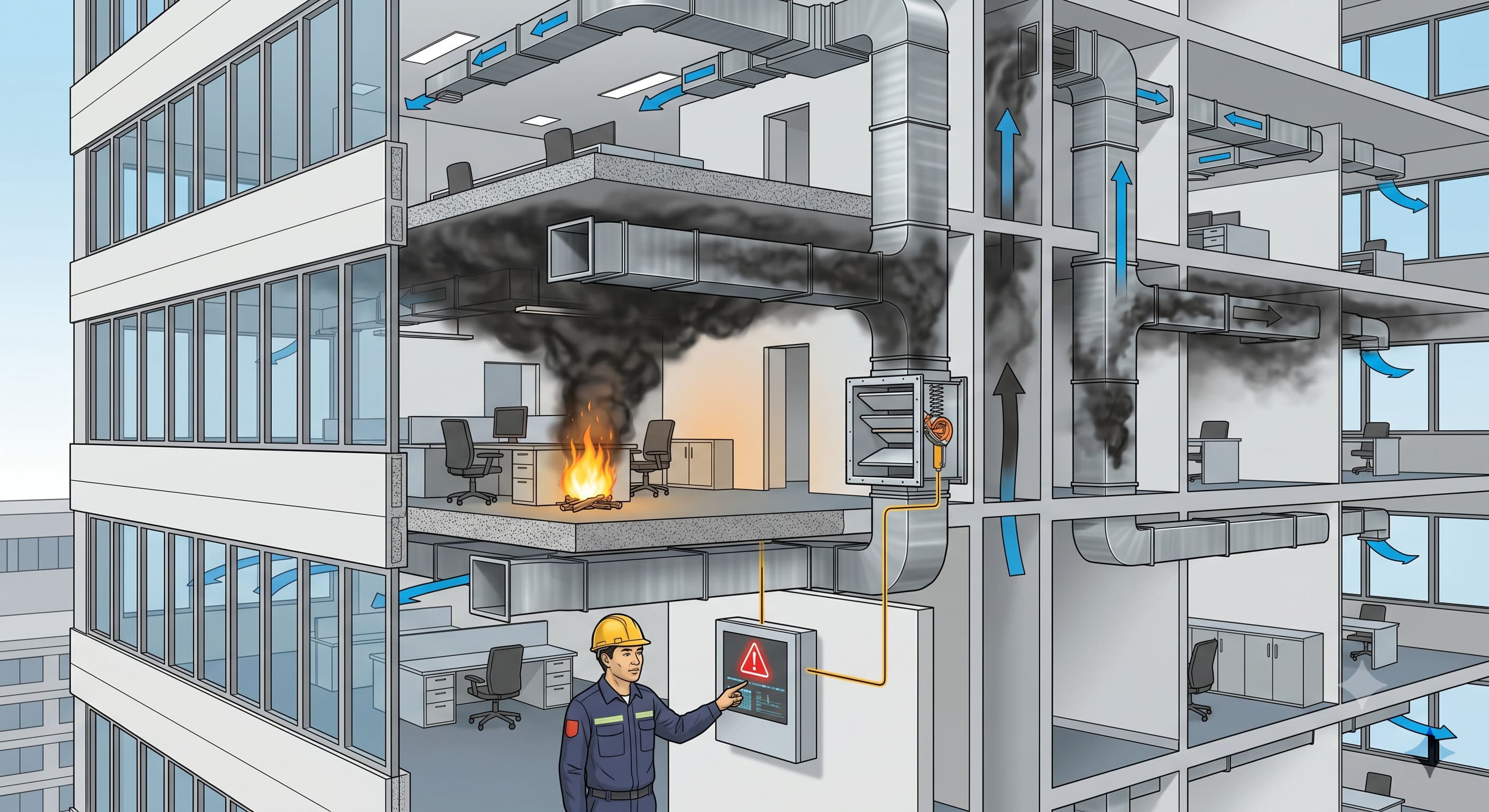

在動輒數十層樓高的大型商業辦公大樓中，維持舒適溫度的 中央空調 系統擁有遍布整棟建築的龐大風管網路。一旦樓層發生火警，這些平時輸送新鮮冷氣的管路，若未經妥善控制，將瞬間淪為有毒濃煙與高溫熱氣快速跨樓層擴散的「隱形高速公路」。在現代機電消防法規中，空調管路穿過防火區劃牆面或樓板時，必須裝設具備熱熔斷機制的防火閘門或防煙防火閘門。

在實務設計上，當管道內溫度達到 72°C 時，防火閘門內的溫度保險絲會熔斷，利用彈簧拉力瞬間關閉閘葉，物理性地切斷火勢蔓延的路徑。對於機電整合規劃而言，單靠物理熔斷機制並不足以應付瞬息萬變的火場環境，整套空調系統必須具備主動偵測與即時切換的數位控制能力，才能在黃金逃生時間內有效控制煙害。

解密火警連動矩陣：毫秒級的系統決策與執行

要讓龐大的機電系統在火災發生時「聽從指揮」，仰賴的是精密規劃的「連動控制矩陣」。當現場的偵煙或偵溫探測器捕捉到異常訊號並傳送至火警受信總機時，總機必須在毫秒級的時間內，向空調系統的直接數位控制器發出強制指令。

這個連動矩陣包含幾個關鍵的標準動作：第一步是立即切斷起火樓層及相鄰樓層的空調箱與外氣處理機電源，停止供應新鮮空氣以防助燃，同時避免將濃煙抽送至其他安全區域。第二步則是啟動排煙專用的 風機設備，並降下該區域的自動防煙垂壁，將煙霧侷限在特定的防煙區劃內。這套邏輯看似簡單，但在龐大的商辦建築中，涉及上千個控制點位的交錯運算。優秀的 空調工程公司 在施工前，必須與消防團隊進行數十次的矩陣邏輯推演，確保每一條控制迴路在危急時刻都能精準執行切換指令。



跨領域的通訊與接線實務：乾接點與數位協定的雙重保障

在大型工程的現場介面劃分中，空調與消防往往由不同的專業承包商負責。如何讓兩套獨立運作的系統穩定對話，是專案成敗的核心。現代智慧建築監控系統多採用 BACnet 或 Modbus 等開放式通訊協定進行數據交換。將攸關人命安全的火警連動指令完全依賴軟體網路傳輸，存在極大的延遲與斷線風險。

在最高標準的工程規範中，消防設備 與空調控制盤之間，必須採用實體配線的「無源乾接點」作為連動訊號的傳輸介面。由 消防工程公司 從火警總機拉設實體控制線路至空調箱的控制盤，採用常閉或常開的繼電器作法。當火警發生時，實體繼電器瞬間跳脫，直接切斷空調箱的馬達控制迴路。這種「硬體優先於軟體」的雙重保障設計，能確保即使大樓的中央監控網路癱瘓，消防連動機制依然能夠 100% 獨立作動。

硬體規格與耐受極限：高溫環境下的排煙風機考驗

火場的高溫環境對所有機電設備都是極限測試。一般空調用的送風機若吸入百度以上的高溫熱氣，其馬達線圈的絕緣層會迅速熔毀導致短路停機。專責於火場排煙的 風機設備 ，在選型與製造規格上有著極為嚴苛的國家標準。

排煙風機的馬達必須具備 H 級耐溫絕緣，且經過嚴格的耐高溫測試，確保在 280°C 至 300°C 的烈焰環境下，仍能連續全速運轉 60 分鐘不發生機械卡死或電氣故障。為了應對火災初期的不穩定供電，這些排煙風扇必須連接至大樓的緊急柴油發電機迴路。在變頻器的控制邏輯上，專業工程師會設定「消防越權模式」。當接收到火警連動信號時，變頻器將忽略所有如過載、過熱或缺相等保護機制，強制馬達全速運轉至完全燒毀為止，以換取最大的排煙量與人員逃生時間。



聯合試車與驗收標準：驗證連動系統的防護可靠度

系統安裝完畢後，最關鍵的環節在於跨系統的聯合試車。這不僅是走走過場的亮燈測試，而是嚴格檢驗建築物氣動力學的實戰演練。測試團隊會針對大樓的不同防煙區劃，模擬真實探測器發報，檢視空調箱是否在設定的 3 秒內完全停止運轉。

測試的核心項目還包含了「正壓送風系統」的驗證。在火場中，安全梯間是人員逃生的唯一通道。排煙風機啟動抽出火場濃煙的同時，另一組正壓送風機必須對樓梯間持續灌注新鮮空氣，維持樓梯間相對於走道呈現 +50 Pa 的微正壓狀態。這個精確的壓力差能像一堵隱形氣牆，徹底將有毒濃煙阻擋在安全梯之外。唯有經過 空調工程公司 的 T&B 專業技師與消防設備師共同反覆調校，確保風壓與風量符合消防法規，這座大型商辦的安全防護網才算真正構築完成。

FAQ

Q1：舊有商辦大樓的中央空調系統是否能事後加裝消防連動控制？

A1： 舊有建築的 中央空調 系統絕對可以進行消防連動升級。工程實務上的做法是從現有的火警受信總機拉設控制訊號線，直接串聯至既有空調箱或送風機的馬達電磁接觸器控制迴路中。當火警觸發時，繼電器斷開即可強制停止空調運轉。若舊大樓的風管未配備自動防火閘門，則需針對穿牆管段進行局部切除與加裝改建，並補強防火填塞，這需要機電與消防團隊進行縝密的現場勘查與介面整合評估。



Q2：機電工程中，空調與消防工程公司的連動測試介面該如何劃分？

A2： 在標準的工程合約與實務執行中，介面的劃分通常以「控制繼電器端子台」為分界點。消防工程公司 負責提供具備火災訊號輸出的無源乾接點，並將線路拉至空調控制盤指定的端子座；而 空調工程公司 則負責接收此訊號，並完成空調箱內部的斷電、變頻器越權設定以及排煙模式切換的控制接線。在最後的聯合試車階段，雙方必須共同派員在場，一人在消防總機模擬發報，另一人於空調設備端確認馬達停機與閘門啟閉狀態，責任釐清明確才能確保系統無盲區。



Q3：為何火警發生時，排煙風機設備需要設定「消防越權」模式？

A3： 平時運作的 風機設備 為了保護馬達壽命，變頻器或啟動盤都設有過電流、過熱或震動保護機制，一旦數值異常就會自動停機。但在火災發生時，人命安全凌駕於設備保護之上。排煙風機在抽取高溫濃煙時，極易因熱膨脹產生異常阻力與電流飆升。設定「消防越權模式」能強制控制系統忽略所有的硬體保護警報，指令馬達持續全速運轉進行排煙，即便馬達最終因過熱燒毀，也要為現場人員爭取最長的黃金疏散時間，這是消防 消防設備 系統設計中極為核心的「破壞性運轉」安全哲學。
